Autodesk Revit 最方便的就是 MEP 與 Architecture之間的配合，而 MEP 的繪製過程當中需要相當複雜的前置作業。例如根據 BEP（BIM執行計畫書）內都有設定管線的配色與色碼，因此我們首先必須建置相對應的系統以及配色。
今天就簡單快速地教大家如何設定 MEP 管線系統與風管系統，並且上色。請注意！此上色並非使用可見性 > 篩選的上色方式、也不同於色彩計畫的方式，因此匯出模型後至其他軟體（如匯出 NWC 至 Navisworks ）仍可保留其顏色，是最佳的方案。
一、前置作業
此次操作說明過程皆以機械樣板進行操作，以最快的速度讓大家上手。首先，我們必須先準備系統名稱、色碼。
配管系統名稱。
配管系統色碼（RGB）。
範例：
CHS-冰水送水管（0,0,255 █）
CHR-冰水回水管（0,255,255 █）
二、開啟專案瀏覽器
開啟 Autodesk Revit 後，檢視專案瀏覽器，點開 族群。
三、選到配管系統
點開 族群 後，找到 配管系統。
四、選擇適當的預設系統並複製後改名
此處範例使用的是CHR、CHS，是有循環作用的水系統，因此我們複製以下兩個系統並改名，若您的系統是其他作用，請選擇其中適合的預設系統即可。
（使用滑鼠右鍵進行複製預設系統）
複製 循環供水 後改名為 CHS-冰水送水管
複製 循環回水 後改名為 CHR-冰水回水管
※ 建議保留預設系統供後續使用，因此使用複製後改名較為合適唷！ ※
五、進入類型設定視窗並上材料
接著我們點擊新建的配管系統 CHS-冰水送水管 進入 類型性質 設定的視窗。

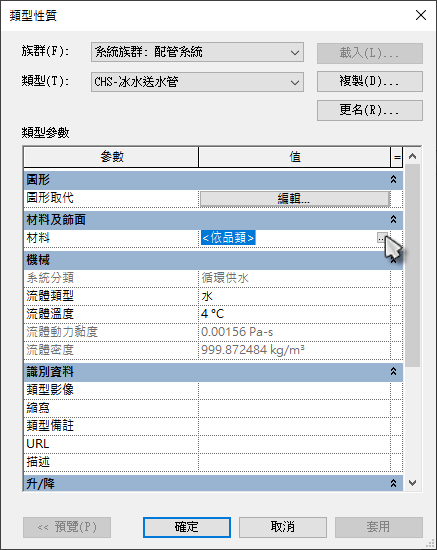

然後看到 材料 欄位，點擊其中的內容框後會看到右邊的 小按鈕（如下圖滑鼠處）。
六、建立材料並設定色彩
接下來，請依照下列步驟依序操作：
１、點開材料的 小按鈕 後會進入 材料瀏覽器。
２、按下左下角的＋號按鈕並選擇 建立新材料。
３、依序修改 識別名稱，以及修改 外觀名稱。
（此範例為CHS-冰水送水管）
※ 請注意！外觀名稱若未修改，容易與其他材料名稱重複，造成材料互通的問題出現 ※

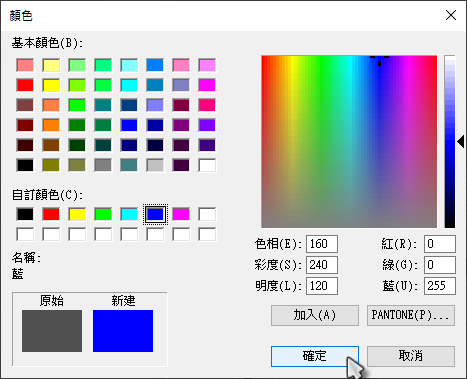

４、依照色碼（0,0,255）修改顏色。
５、修改後記得到 圖形 頁籤，打勾描影的設定，到此處，材料部份才算完成。

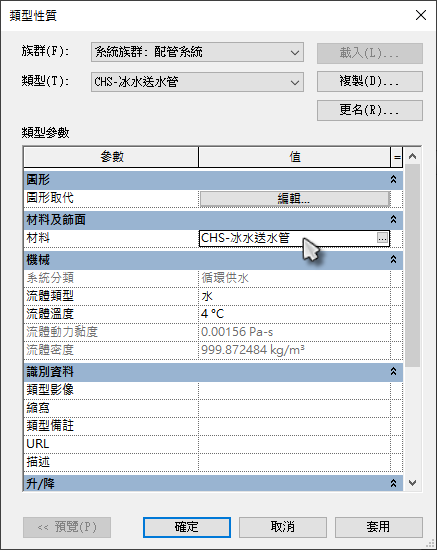

６、按下確定後回到 類型性質 視窗即可看到套用。
※ 圖形取代可設定出圖使用的管線邊界線顏色與表現形式。 ※
七、繪製管線
接下來我們回到主視窗畫一段管試試看，記得將系統分類修改為方才建立的 配管系統。至於上面提到的範例 CHR-冰水回水管，就讓同學們試做看看吧！
延伸應用
以上教學雖為配管系統（管線），但 MEP 當中的空調風管也可照此操作，只是將 配管系統 改為 風管系統，其餘操作如同上述教學。
動手試試看吧！
若有問題歡迎詢問唷！
